產品介紹 description

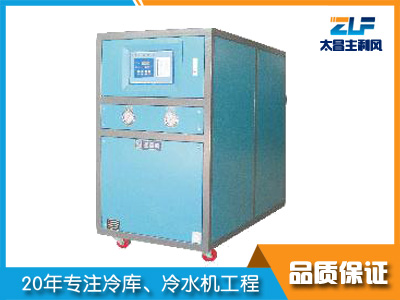

太昌牌水冷箱式工業冷水機特性：
歐美日全新進口高品質壓縮機，內置安全保護，噪音低，省電耐用；
水箱式蒸發器內置自動補水裝置，省卻工程安裝中膨脹水箱；
采用最新高效外螺紋銅管冷凝器，散熱量大，體積小，結構緊湊，可靠性高，高效節能；
配置微電腦單片機控制系統，內置壓縮機干燥過濾器及膨脹閥，維修手閥接口等裝置，確保機器可靠安全運行，并方便檢修；
冷水機多功能操作面板上裝有電流表、控制系統保險、壓縮機開關按鈕、水泵開關按鈕、電子溫度控制器、各項安全保護故障燈、機組啟動運轉指示燈，操作簡單，使用方便。
太昌牌水冷箱式工業冷水機詳細參數：
| 參數 型號 | TC-SX3B1 | TC-SX5B1 | TC-SX8B1 | TC-SX10B2 | TC-SX15B3 | TC-SX20B2 | TC-SX25B2 | TC-SX30B3 | TC-SX40B3 | |
| 電源 | 3P AC 380V/50HZ | |||||||||
| 輸入功率(Kw) | 壓縮機功率 | 2.87 | 3.75 | 6 | 3.75*2 | 9.75 | 7.5*2 | 9.75*2 | 7.5*3 | 9.75*3 |
| 泵浦功率 | 0.37 | 0.75 | 0.75 | 0.75 | 1.5 | 2.2 | 2.2 | 3.75 | 3.75 | |
| 額定制冷量 | Kcal/hr | 7765 | 12796 | 22962 | 25198 | 29240 | 51428 | 58480 | 77142 | 87720 |
| Kw | 9 | 15 | 27 | 29 | 34 | 60 | 68 | 90 | 102 | |
| 冷媒 | R22 | |||||||||
| 安全保護 | 逆缺相保護，高低壓保護，壓縮機過載保護，微電腦溫度程序控制，易熔安全保護 | |||||||||
| 冷凝器 | 款式 | 殼管 | ||||||||
| 流量(L/min) | 85 | 100 | 120 | 150 | 210 | 283 | 350 | 425 | 566 | |
| 管徑DN | DN25 | DN25 | DN40 | DN40 | DN50 | DN50 | DN65 | DN80 | DN80 | |
| 蒸發器 | 款式 | 殼管 | ||||||||
| 流量(L/min) | 85 | 100 | 110 | 135 | 190 | 225 | 300 | 375 | 500 | |
| 管徑DN | DN25 | DN25 | DN40 | DN40 | DN50 | DN50 | DN65 | DN80 | DN80 | |
| 外形尺寸 | 長(MM) | 850 | 900 | 1250 | 1250 | 1530 | 1860 | 2100 | 2300 | 2300 |
| 寬(MM) | 550 | 550 | 700 | 700 | 700 | 750 | 850 | 850 | 850 | |
| 高(MM) | 850 | 940 | 1200 | 1200 | 1100 | 1100 | 1990 | 1200 | 1450 | |
廠房產品實景圖
Factory product real map
核心部件
實力強 有保障
內螺紋銅管保溫水箱
盤銅管保溫水箱
效率高、制熱迅速
能效比大、維護成本低
殼管式蒸發器/冷凝器
水泡（冷凝器）
傳熱效率高、結構比較緊湊
使用、安裝方便
感應探頭
水位感應探頭
固態結構，無可動部件
高可靠性，使用壽命長
溫控探頭
Temperature control probe
溫度實時監控
具有電壓補償和石墨管電阻變化補償功能。
循環泵
Circulating pump
采用結構化設計
冷卻效果好，使用壽命長
壓縮機
螺桿式壓縮機/渦旋式壓縮機
可靠性高、操作維護方便
動力平衡性好，適應性強
注塑車間冷水機系統圖
Inection-molding workshop molding system diagram
螺桿式壓縮機內部結構圖
Picture of Inner Stucture of A Compressor
冷凍機結構圖
Chiller Construction Chart
冷凍水循環裝置
Water Chiller
